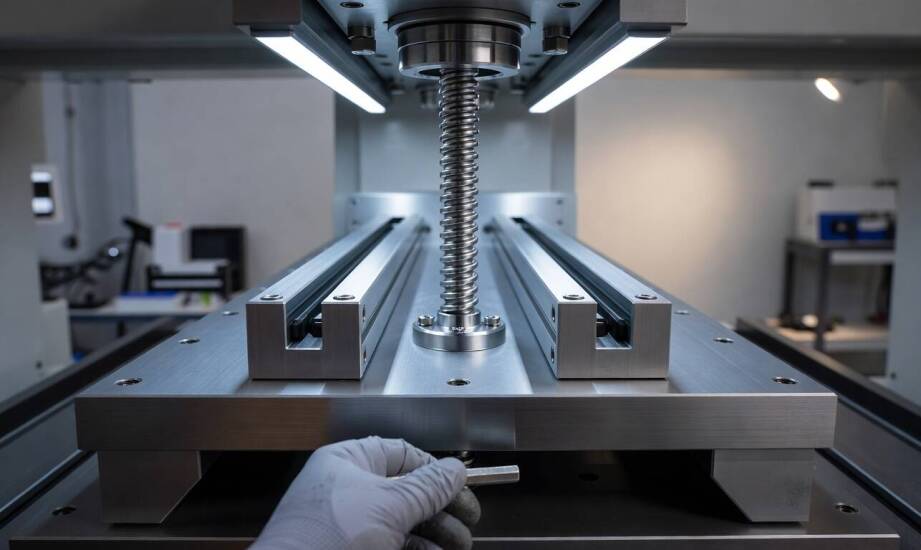

Jak rozdzielić prowadzenie, napęd i podnoszenie w jednym układzie ruchu maszyny przemysłowej

Konstruktorzy zaawansowanych układów produkcyjnych nieustannie poszukują balansu między prędkością a niezawodnością. Inżynier budujący maszynę przemysłową staje przed zadaniem połączenia precyzyjnego prowadzenia elementu z przenoszeniem znacznych obciążeń i ruchem pionowym w jednym układzie kinematycznym. Wymaga to rygorystycznego podziału funkcji między komponenty, aby uniknąć konfliktów na styku sztywności mechanicznej i dynamiki serwonapędów. Próba zmuszenia jednego elementu do jednoczesnego stabilizowania ładunku i nadawania mu prędkości zazwyczaj kończy się awarią. Rozbicie ruchu na niezależne tory odpowiedzialne za prowadzenie, napęd i podnoszenie gwarantuje płynną pracę całej maszyny.

Rola prowadnic liniowych i śrub kulowych w torze ruchu

Prowadnice liniowe odpowiadają za rygorystyczne utrzymanie ruchomego elementu wzdłuż ustalonego toru z minimalnym tarciem i bez wyczuwalnego luzu. Gwarantują precyzyjny ruch prostoliniowy i przejmują absolutną większość sił poprzecznych, odciążając w ten sposób wrażliwy układ napędowy. Zapewniają one statyczną i dynamiczną stabilność całego wózka lub stołu roboczego, stanowiąc główny fundament mechaniczny konstrukcji. W nowoczesnych maszynach to właśnie od klasy sztywności prowadnic zależy ostateczna dokładność wymiarowa przemieszczanych detali.

Śruby kulowe pełnią funkcję transformatora energii, zamieniając ruch obrotowy z wału silnika na szybki ruch liniowy przy bardzo niskim współczynniku tarcia wewnętrznego. Ich wyłącznym zadaniem jest błyskawiczne pozycjonowanie wózka oraz przenoszenie sił w osi wzdłużnej. W poprawnie skomponowanym systemie prowadnice pochłaniają wszelkie momenty zginające i siły boczne, podczas gdy śruba kulowa realizuje wyłączne zadanie napędzania modułu.

Zupełnie inną rolę w układzie maszyny odgrywa podnośnik śrubowy, który przejmuje funkcję regulacji prześwitu i dokładnego pozycjonowania pionowego przy obciążeniach wielotonowych. Stosuje się go w mechanizmach wymagających samoblokady i bezpiecznego utrzymania zadanej pozycji po odcięciu zasilania silnika. Zespół ten nie powinien zastępować szybkiej śruby kulowej w stacjach wymuszających wysoką dynamikę i ciągłe cykle robocze. Budowa przekładni podnośnika predysponuje go do ruchu statycznego lub podnoszenia masywnych modułów bazowych.

Zdefiniowany w ten sposób podział obowiązków sprawdza się wszędzie tam, gdzie maszyna musi jednocześnie pozycjonować detal poziomo, zmieniać wysokość stacji roboczej i zachować bezwzględną sztywność po zatrzymaniu. Najlepsze przykłady takiego podejścia stanowią ciężkie centra obróbcze CNC, pionowe zespoły zgrzewające w liniach opakowaniowych oraz zrobotyzowane gniazda stosowane w przemyśle motoryzacyjnym.

Architektura układu i najczęstsze błędy projektowe

Architektura układu kinematycznego opiera się na ścisłej współpracy komponentów mechanicznych i urządzeń sterujących. Technika liniowa wyznacza stały tor przejazdu, napędy serwokrokowe narzucają dokładny profil prędkości, a zespoły podnoszące zarządzają poziomem całej ramy roboczej. Odpowiednio zaprogramowana automatyka przemysłowa wykazuje najwyższą sprawność wtedy, gdy podzespoły toczne zdejmują niepożądane obciążenia ze śrub napędowych, chroniąc silniki przed przeciążeniem. Rozdzielenie obciążeń znacząco wydłuża bezawaryjne interwały pracy maszyny.

Błędy prowadzące do zniszczenia mechanizmu

Naruszenie reguły separacji funkcji błyskawicznie obniża dokładność procesową sprzętu. Konstruktorzy często zapominają o zachowaniu ścisłej współosiowości łączonych torów. Nawet minimalna odchyłka prowadnic względem osi śruby napędowej generuje potężne siły poprzeczne, wywołujące wibracje wózka i uszkodzenia bieżni. Przenoszenie obciążeń bocznych bezpośrednio na nakrętkę kulową skutkuje jej zablokowaniem i szybkim zniszczeniem obiegu kulek.

Ignorowanie luzu nawrotnego w napędach pozycjonujących niszczy dokładność operacji obróbczych. Wymuszanie mikrometrycznych przesunięć przy użyciu standardowych nakrętek bez napięcia wstępnego zawsze generuje błędy powtarzalności. Pomijanie w obliczeniach rzeczywistego cyklu pracy siłowników to kolejna ścieżka do awarii kinematyki. Zastosowanie podstawowego podnośnika z gwintem trapezowym do zadań o wysokiej częstotliwości ruchów powoduje natychmiastowe przegrzanie przekładni ślimakowej i zatarcie całego gwintu.

Projektant sprzętu przemysłowego nie szuka jednego, uniwersalnego komponentu do realizacji wszystkich wyzwań ruchowych. Rozdzielenie zadań prowadzenia ładunku, osiowego napędu i pozycjonowania pionowego determinuje niezawodność całej konstrukcji, ułatwiając przyszłe wymiany eksploatacyjne. Właściwe poprowadzenie toru jezdnego zabezpiecza moduły sterujące przed przeciążeniem, redukując usterki wywołane fizycznym zatarciem śrub.

Weryfikacja poprawności doboru komponentów liniowych to ważny etap powstawania każdej maszyny zautomatyzowanej. Działająca na Śląsku firma Pivexin Technology analizuje aplikacje docelowe i dostarcza producentom z branży medycznej, pakującej czy CNC zintegrowane układy obejmujące prowadnice, podnośniki śrubowe oraz systemy sterowania PLC. Kompletowanie całego łańcucha u jednego dystrybutora dysponującego własnym działem technicznym obniża ryzyko błędów koncepcyjnych i zapewnia mechaniczną kompatybilność elementów przed uruchomieniem produkcji seryjnej.
